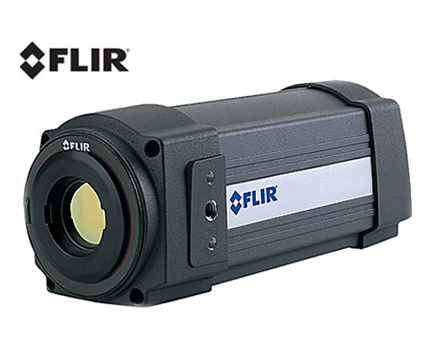

FLIR A325sc
用于實時分析的
紅外熱像儀
FLIR A325sc從零開始重新設計，提供如您所需的精準熱成像和可重復的溫度讀數，能在每張圖像中提供超過76,000個精準的溫度測量值。這款非制冷型紅外熱像儀直接向FLIR ResearchIR提供輸入信號，從而實現啟動或停止記錄，使其成為諸多科研應用的上佳之選。
|
|
精準且可重復的溫度測量
快速數據傳輸
A325sc支持通過以太網以高達60 Hz的速率傳輸14位分辨率為320×240的圖像。
即插即用
A325sc兼容GigE Vision和GenICam協議，從而簡化設置，且支持與第三方軟件輕松集成。
上等軟件選項
A325sc能與FLIR ResearchIR Max軟件或MathWorks® MATLAB軟件無縫配合，從而實現直觀的查看和記錄，以及先進的處理能力。
|
|
FLIR A325sc 紅外熱像儀特點
• 長波紅外熱像儀的分辨率為 320 × 240，帶可更換的鏡頭
• 免維護的非制冷微測輻射熱計
• 顯微技術和特寫鏡頭測量功能
• 數據傳輸速度高達 60 Hz
|
|
FLIR A325sc 紅外熱像儀光學數據
|
|
焦距
|
視場角
|
F 數字
|
光譜帶
|
|
|
4.0 mm
|
90° × 73°
|
f/1.3
|
7.5 - 13 µm
|
|
9.7 mm
|
45° × 33.8°
|
f/1.3
|
7.5 - 13 µm
|
|
18.0 mm
|
25° × 18.8°
|
f/1.3
|
7.5 - 13 µm
|
|
30.4 mm
|
15° ×11.25°
|
f/1.3
|
7.5 - 13 µm
|
|
76.0 mm
|
6° × 4.5°
|
f/1.3
|
7.5 - 13 µm
|
|
特寫鏡頭 100 µm
|
32 x 24 mm
|
f/1.3
|
7.5 - 13 µm
|
|
特寫鏡頭 50 µm
|
16 x 12 mm
|
f/1.3
|
7.5 - 13 µm
|
|
特寫鏡頭 25 µm
|
8 x 6 mm
|
f/1.3
|
7.5 - 13 µm
|
|
FLIR A655sc 因具體的熱像儀而異
|
|
紅外分辨率
|
320 x 240像素
|
|
圖像幀頻
|
60Hz
|
|
熱靈敏度/NETD
|
< 0.05℃ @+30℃
|
|
成像性能及光學參數
|
|
焦距
|
18 mm (0.7 in.)
|
|
空間分辨率(IFOV)
|
1.36 mrad
|
|
F數
|
1.3
|
|
探測器像素間距
|
25 μm
|
|
測量
|
|
對象溫度范圍
|
-20 ~ +120°C
|
|
0 ~ +350°C
|
|
（測量溫度也可選擇為+1,200°C）
|
|
USB
|
|
USB
|
不適用
|
|
USB，接口類型
|
不適用
|
|
USB，通信
|
不適用
|
|
USB，圖像流
|
不適用
|
|
USB，協議
|
不適用
|
|
以太網
|
|
以太網，圖像流
|
60 Hz下具有16位320 x 240像素 -信號線性 -溫度線性 -輻射 支持GigE Vision和GenICam
|
|
成像性能及光學參數
|
|
視場角(FOV)/Shortest焦距
|
25° × 19° / 0.25 m (0.82 ft.)
|
|
鏡頭識別
|
自動
|
|
調焦
|
自動或手動（內置電機）
|
|
成像性能
|
|
焦平面陣列(FPA)/波長范圍
|
非制冷微測輻射熱計 / 7.514 μm
|
|
測量
|
|
精度
|
+/- 2°C (+/- 3.6°F)或讀數的+/- 2%
|
|
測量分析
|
|
大氣傳遞校正
|
自動，基于距離、大氣溫度及相對濕度的輸入值
|
|
光學元件傳輸校正
|
自動，基于內部傳感器發出的信號
|
|
發射率校正
|
0.01到1.0不等
|
|
反射表象溫度校正
|
自動，基于反射溫度輸入值
|
|
外部光學元件/窗口校正
|
自動，基于光學元件/窗口的傳輸及溫度輸入值
|
|
測量校正
|
總體目標參數
|
|
以太網
|
|
以太網
|
控制和圖像
|
|
以太網，類型
|
千兆位以太網
|
|
以太網，標準
|
IEEE 802.3
|
|
以太網，接口類型
|
RJ-45
|
|
以太網，通信
|
基于TCP/IP Socket的FLIR專有技術以及GenICam協議
|
|
以太網，協議
|
TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、ftp、SMTP、SMB (CIFS)、DHCP、MDNS (Bonjour)、uPnP
|
|

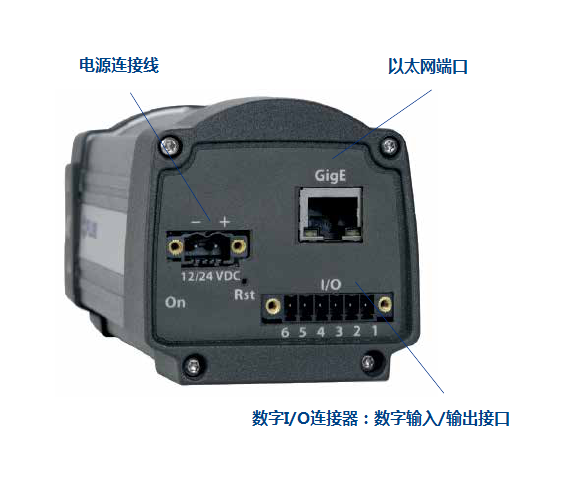

數字輸入/輸出
|
|
數字輸入，用途
|
圖像標簽（開始、停止、一般），圖像流控制 （圖像流開/關），外部設備輸入（經程序設置）
|
|
數字輸入
|
2個光隔離輸入口，10–30 VDC
|
|
數字輸出，用途
|
輸出至外部設備（經程序設置）
|
|
數字輸出
|
2個光隔離輸出口，10–30 VDC，100 mA
|
|
數字 I/O，隔離電壓
|
500 VRMS
|
|
數字 I/O，供電電壓
|
12/24 VDC， 200 mA
|
|
數字 I/O，連接器類型
|
可插接的6極螺絲型接線端子
|
|
電源系統
|
|
外部電源規格
|
12/24 VDC，功率24 W
|
|
以太網電源，連接器類型
|
可插接的2極螺絲型接線端子
|
|
電壓
|
允許范圍為10–30 VDC
|
|
環境參數
|
|
工作溫度范圍
|
–15°C ~ +50°C (+5°F ~ +122°F)
|
|
存放溫度范圍
|
–40°C ~ +70°C (–40°F ~ +158°F)
|
|
濕度（工作及存放）
|
IEC 60068-2-30/24 h 95%相對濕度 +25°C ~ +40°C (+77°F ~ +104°F)
|
|
EMC
|
EN 61000-6-2:2001（抗干擾） EN 61000-6-3:2001（抗輻射） FCC 47 CFR Part 15 Class B（抗輻射）
|
|
封裝
|
IP 30 (IEC 60529)
|
|
抗沖擊性
|
25 g (IEC 60068-2-29)
|
|
抗振性
|
2 g (IEC 60068-2-6)
|
|
物理參數
|
|
重量
|
0.9 kg（1.98磅）
|
|
熱像儀尺寸（長x寬x高）
|
170 x 70 x 70 mm (6.7 x 2.8 x 2.8 in.)（適用于FLIR A305sc- A325sc） 216 x 73 x 75 mm (8.5 x 2.9 x 3.0 in.) （適用于FLIR A645sc - A655sc）
|
|
三腳架安裝
|
UNC ¼” -20（三面）
|
|
基座安裝
|
2個M4螺紋安裝孔（三面）
|
|
封裝材料
|
鋁
|
|
供貨范圍
|
|
硬質運輸箱或紙板箱 帶鏡頭的紅外熱像儀 程序CD-ROM 校驗證書 以太網™傳輸線 USB線(限FLIR A645sc和FLIR A655sc) 主電源線 電源線（分線） 電源 入門指南（印刷版） 注意事項（印刷版） 用戶文件CD-ROM 保修延期卡或登記
|
